乐发Ⅱ这多段线性大功率解决方案，在工业和医疗设备等领域有广泛应用。

乐发Ⅱ该方案配备了高效的功率放大器和线性可调电阻，可实现精准的电压和电流控制。同时，它还具有多重保护机制，包括过温、过载、短路等保护功能，能够有效保护设备的安全和稳定运行。

这款解决方案不仅能够提供高稳定性和可靠性的输出电压，而且还具有超强的适应性，可适用于多种高压应用场景。例如，它可以用于医疗设备如医用X射线机，工业设备如高压科学实验室，及其他需要大功率线性调节电压的场合。同时，该方案具有高度集成化、便于控制和管理等优点，易于集成到各种设备和系统中，为用户提供高效而可靠的服务。

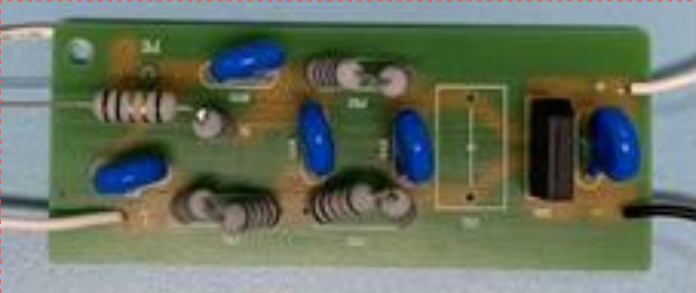

	线性大功率应用的痛点 差模雷击 共模雷击 绝缘 绝缘

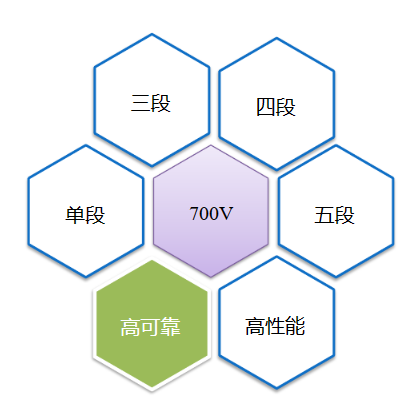

700V系列列表

段数		单段				三段			四段	五段
型号		SM2251KDM SM2251EKD	SM2251DH	SM2251NH	SM2251EKG	SM2253EKD	SM2253EKG	SM2258E	SM2254EKG	SM2255PHG
封装		ESOP8	TO252	TO252	ESOP8	ESOP8	ESOP8	ESOP8	ESOP8	ESOP16
功率(W)		10	12	15	12	10	12	12	12	15
恒功率		Y	N	Y	Y	Y	Y	Y	Y	Y
雷击	差模	4KV
	差模
	无雷击器件差 模	650V	650V	650V	650V	600V	600V	600V	600V	600V
谐波	THD	●	●	●	●	＜30%	＜30%	＜15%	＜20%	＜10%
	分次谐波	●	●	●	●	N	N	Y	N	Y
OTP(表面温度:℃ )		105-110	105-110	105-120	105-110	105-120	105-120	105-120	105-120	105-120

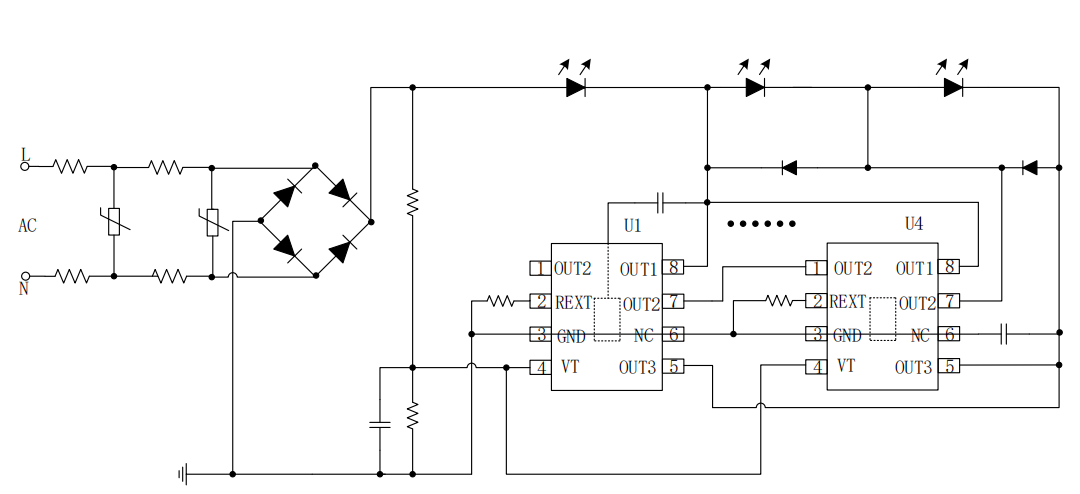

三段正弦波大功率解决方案

乐发Ⅱ集成700V高压MOS，无需任何保护线路即可通过600V雷击测试；

PF＞0.95，THD＜15%；

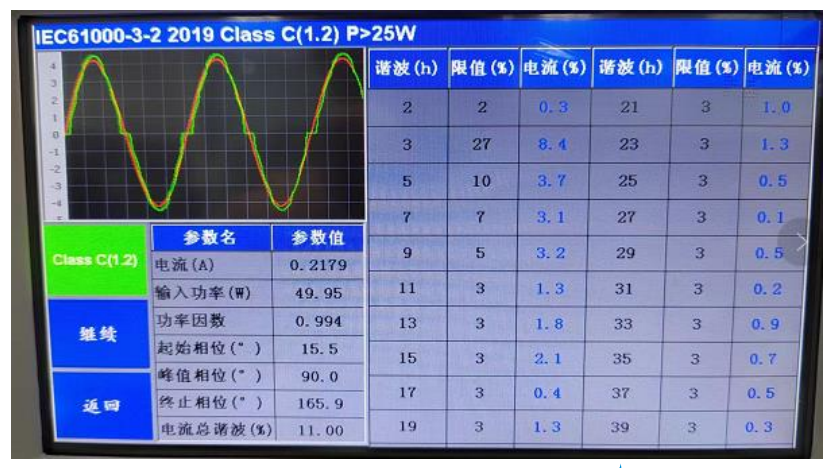

满足分次谐波IEC61000-3-2(C级)；

走线简洁；

乐发Ⅱ搭配消频闪芯片可实现大功率高PF无频闪；

具备恒功率补偿功能。

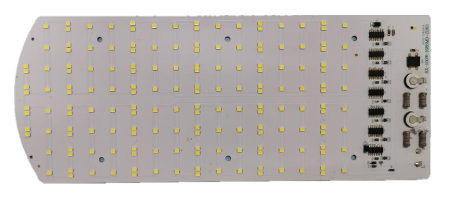

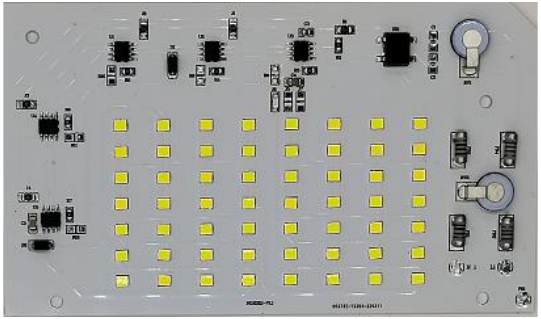

SM2258E  50W方案

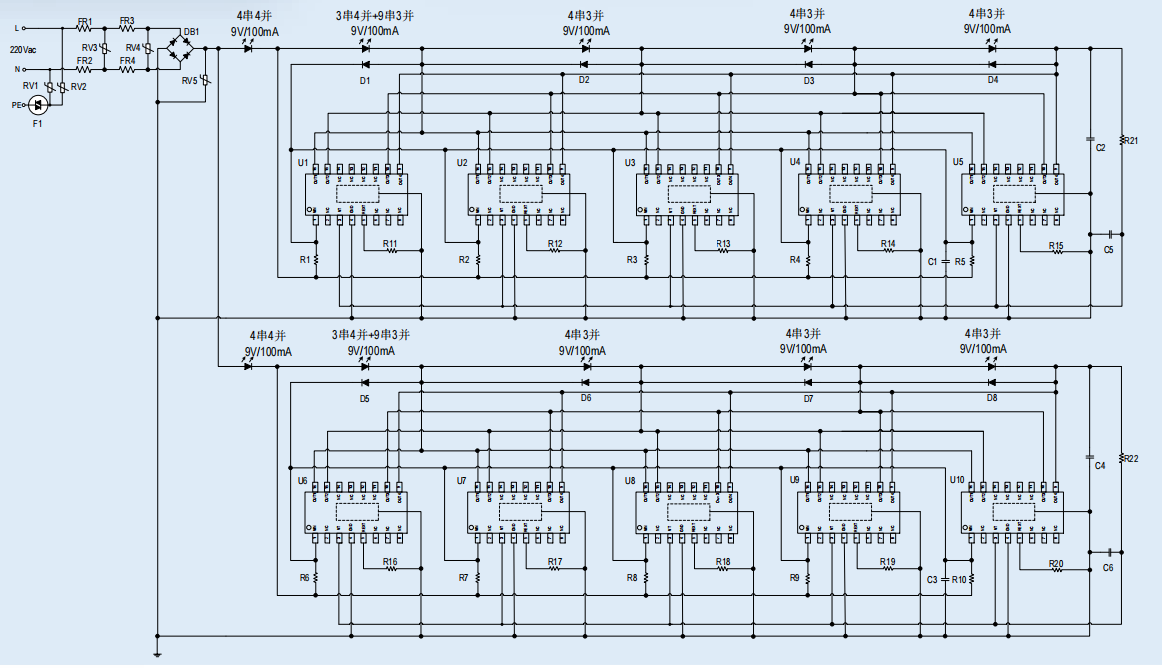

5段大功率解决方案

产品特性
高可靠性  BV 700V  雷击双4KV PASS	PF＞0.95
乐发Ⅱ单颗芯片功率  15W	过温保护  具有过温调节功能

芯片型号 SM2185N

应用类型	>25W
电流	50mA/65mA/80mA /100mA/115mA
BV	700V

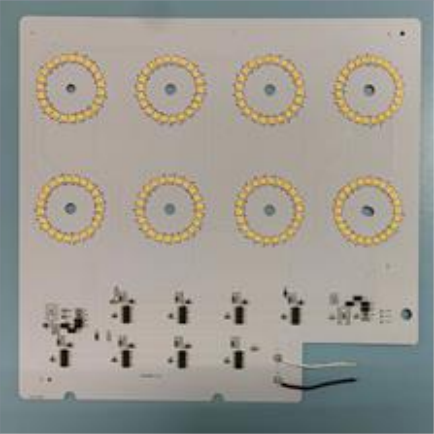

高PF有频闪方案 SM2255PHG

典型应用
