乐发Ⅱ太阳能光控小夜灯需要太阳能充电照明灯，白天自动对3.7V锂电池充电，晚上自动亮灯实现照明。

太阳能光控小夜灯应用开发特点：

这里IC选型YX8183芯片进行设计，YX8183 是一款支持太阳能 LED 驱动控制芯片，适用于磷酸铁锂电池和锂离子电池供电的太阳能产品。YX8183 内部集成 LED 恒流驱动控制电路、锂电池（磷酸铁锂电池和锂离子电池）过充保护和过放保护电路。该控制器具有高转换效率，最高可达 95%，可以减小太阳能电池板的功率要求。同时具有可调输出电流灯特点。

YX8183 DIP8封装图

乐发ⅡYX8183采用环保的SOP8和DIP8封装以及最少3个外围器件可有效减小电路PCB布板空间。

控制芯片的特性：

• 输入电压范围:2.7V 至 4.2V

• 效率高达 95%

• 过充保护功能

• 过放保护功能

• 低使能电压

• 乐发Ⅱ使能具有施密特特性，确保亮转暗时的稳定性

• 乐发Ⅱ最大 600mA 太阳能充电电流

• 0V 电池可充电

• LED 电流可通过电阻调节（0~400mA ）

• 可选的 SOP8 和 和 DIP8 封装

YX8183应用原理电路图

应用方案电路PCB设计

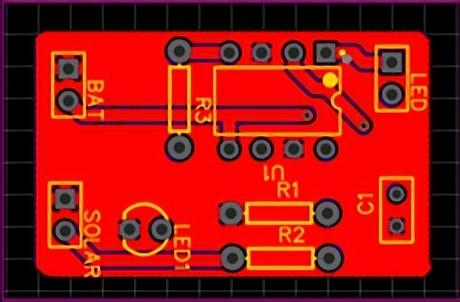

DIP8封装芯片PCB设计

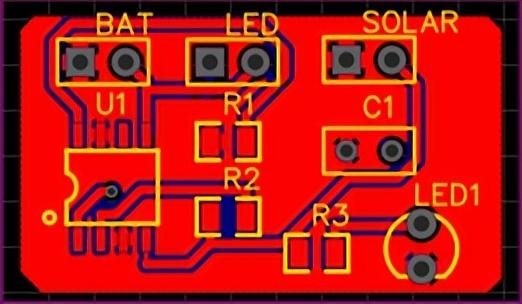

SOP8封装芯片PCB设计

3D电路PCB效果图：

DIP8封装芯片PCB 3D设计效果图

乐发ⅡSOP8封装芯片PCB 3D设计效果图

应用方案材料清单：

序号	物料名称	位号	数量
1	YX8183芯片	U1	1
2	直插发光二极管	LED1	1
3	PH2.0插座	Solar、BAT、LED	1
4	0.33欧姆直插或贴片电阻	R1	1
5	1K欧姆直插或贴片电阻	R2	1
6	470欧姆直插或贴片电阻	R3	2
7	1μF电解电容	C1	2
8	印制电路板		1

R1电阻的不同阻值可以控制LED灯的恒流输出，需控制器控制LED灯越亮，那么相应的R1阻值选型则越小。

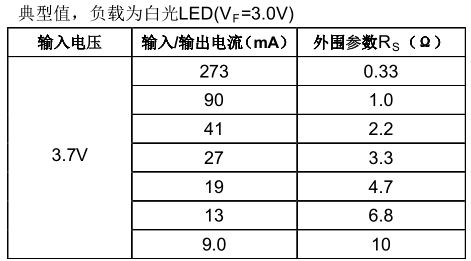

R1阻值和输出电流对应关系表：

R1阻值和输出电流对应关系表

如果使用1片6V 1A规格的太阳能电池板并搭配2800毫安时的锂电池，确保LED灯可以点亮通宵的话，建议R1电阻选择2.2欧姆，控制器输出41毫安电流。如果使用2片6V 1A规格的太阳能电池板并搭配5000毫安时的锂电池，建议R1电阻选择1欧姆，控制器输出90毫安电流。以上参数的配置可以保证小夜灯亮度比较亮，足够晚上作为夜灯照明使用。

如果需要用于简易路灯照明，可以选择PMOS扩流的方案，并配置5000毫安时锂电池，参考设计图如下：

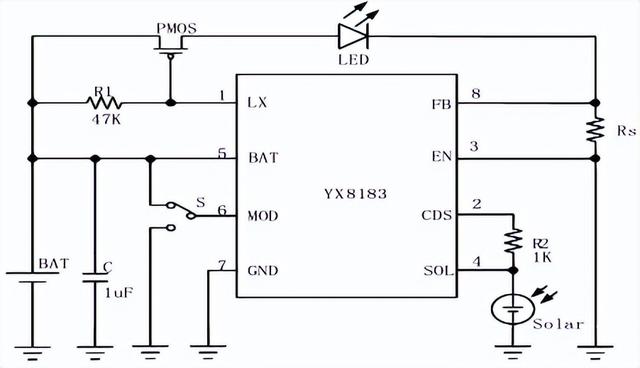

MOS扩流的方案原理图

实物焊接图：

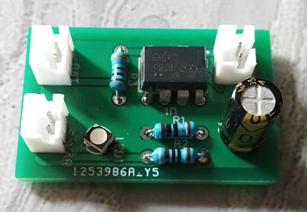

控制器实物PCBA

功能说明：Solar 位号PH2.0插座使用6V太阳能电池板进行供电，BAT位号PH2.0插座接入3.7V锂离子电池，LED位号PH2.0插座接入3-5V工作电压的LED灯泡，电池处于光照情况下LED1指示灯点亮表示正在对18650锂电池进行充电，当太阳能电池没有进行供电，LED1指示熄灭，连接在LED位号PH2.0插座上的LED灯泡自动进行点亮。如此实现白天自动对3.7V锂电池充电，晚上自动亮灯实现照明。

控制器特点：本控制器非常适合单片6V 5W的太阳能电池板供电，1天时间即可将单颗18650电池充满。
