OC5806L 异步降压芯片
产品介绍
乐发ⅡOC5806L 是一款支持宽电压输入的开关降压型 DC-DC，芯片内置 150V/3A 功率 MOS，最高输入电压可超过 120V。 OC5806L 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率 等特性。支持大电流输出，输出电流可高 达 1.5A 以上。
OC5806L 同时支持输出恒压和输出恒流功能。
OC5806L 采用固定频率的 PWM 控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。 OC5806L 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

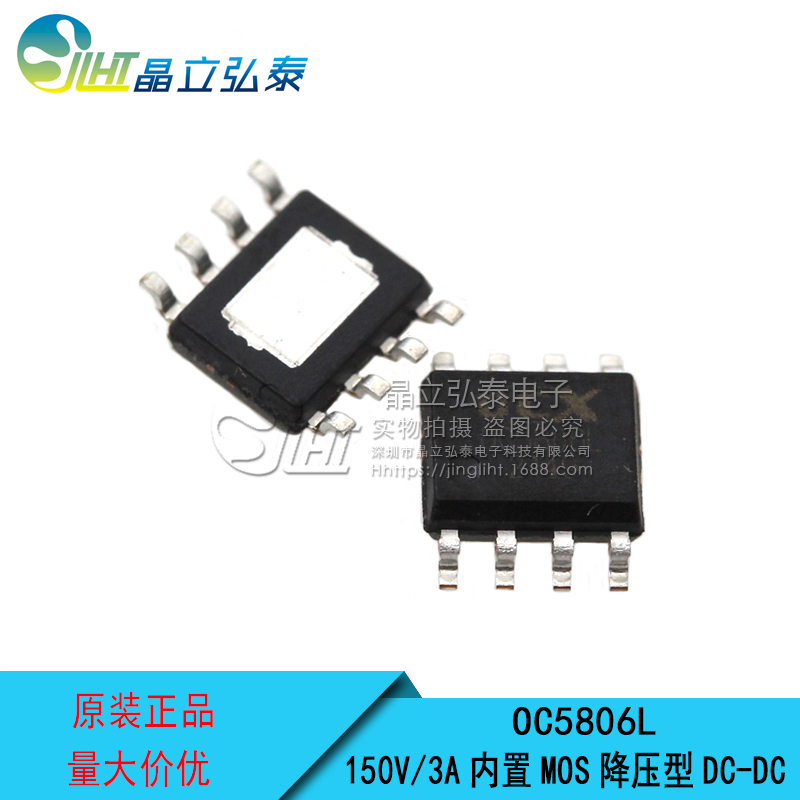

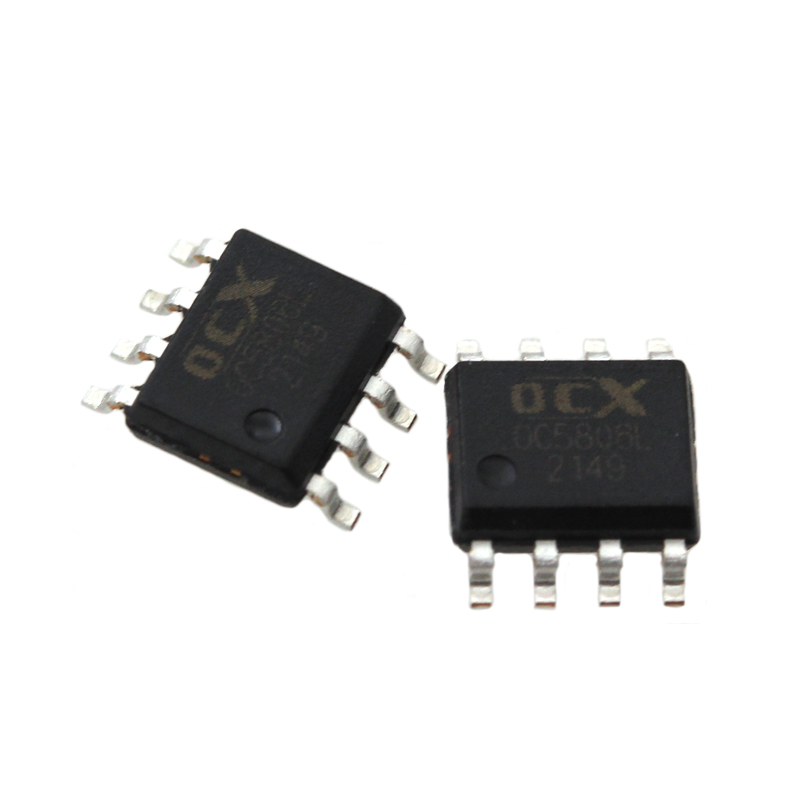

OC5806L 采用 ESOP8 封装，散热片内置接 VIN 脚。
产品特点
乐发Ⅱ宽输入电压范围：8V~120V
乐发Ⅱ输出电压从 4.2V 到 30V 可调
支持输出恒压恒流
支持输出 12V/1.5A，5V/1.5A
高效率：可高达 95%
乐发Ⅱ工作频率：140KHz
低待机功耗
乐发Ⅱ内置过温保护、输出短路保护
内置软启动
产品应用
追踪器
恒压源
乐发Ⅱ电动汽车、电动自行车、电瓶车
扭扭车、卡车

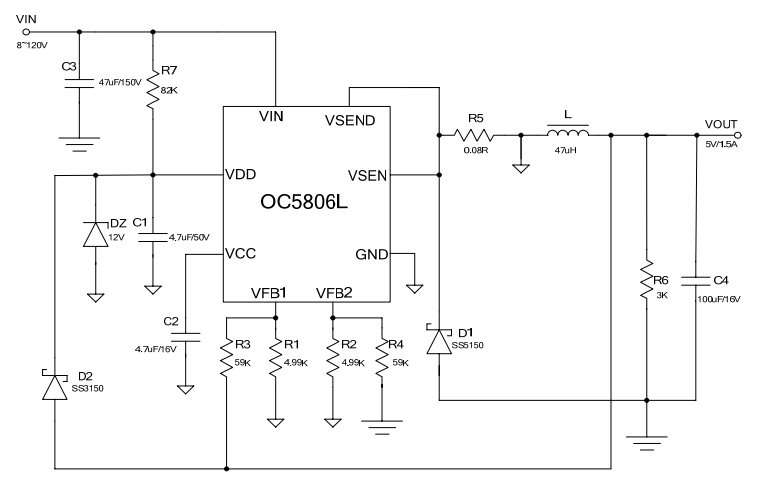

应用电路图原理

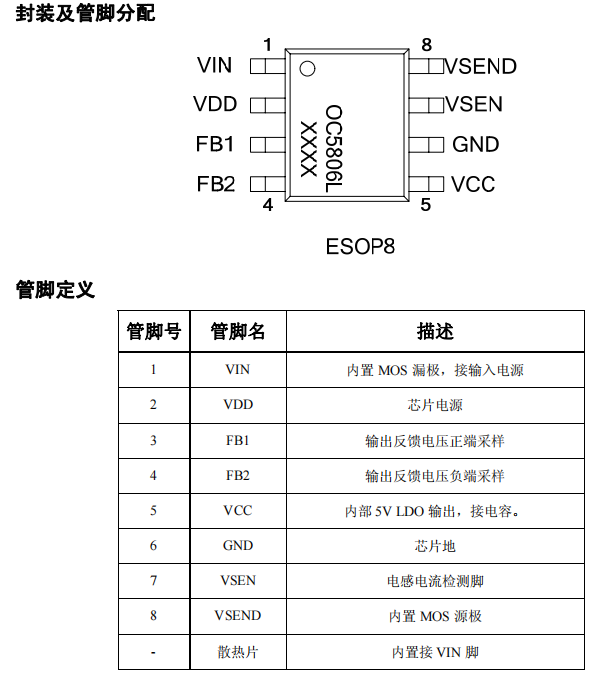

引脚定义及功能详解
OC5806L常见应用开发选型咨询和故障排除办法
OC5806L是一款高效的异步降压DC-DC转换器芯片，主要用于电池供电的便携式设备和智能家居等低功耗应用。以下是这款芯片开发应用常见问答：
OC5806L有哪些特点？
乐发Ⅱ答：OC5806L具有高效率、低静态电流、快速响应、稳定可靠等特点，支持宽电压输入和可编程输出电压范围，同时还具有多种保护功能。
工作电压输入范围是多少？
乐发Ⅱ答：输入范围为8V至120V，适用于多种电池和电源供电。
输出电压范围是多少？
答：支持输出 12V/1.5A，5V/1.5A。
封装形式是什么？
乐发Ⅱ答：ESOP8封装，体积小巧，便于集成和布局。
应用领域是什么？
答：OC5806L主要应用于便携式设备、智能家居、嵌入式系统等低功耗应用中，可用于供电、充电、电池管理等方面。
以下是针对OC5806L异步降压芯片的常见故障的一些排除方法：
1、输出电压不稳定或有波动
首先，检查输入电压和输出负载是否符合OC5806L的规格要求。如果输入电压或输出负载超过规格范围，可能会导致输出电压不稳定或波动。其次，检查输入和输出的滤波电容是否正确选择和布局良好。滤波电容的选择和布局对于输出电压稳定性至关重要。
2、输出电压异常或输出电流不足
如果输出电压异常或输出电流不足，可能是由于外部元件选择不当或电路连接错误导致的。首先，检查电路连接是否正确，外部元件是否符合规格要求。其次，检查输入和输出的滤波电容是否正确选择和布局良好。此外，还可以检查芯片是否正常工作，以及是否有过热等情况发生。
3、芯片无法正常启动
乐发Ⅱ如果OC5806L无法正常启动，可能是由于输入电压过低、外部元件选择不当、芯片损坏等原因导致的。首先，检查输入电压是否符合规格要求，外部元件是否正确选择和布局良好。其次，检查芯片是否损坏或焊接不良等情况发生。
乐发Ⅱ如果仍然无法解决问题，请联系在线技术支持协助解决问题。
