SM2082G 线性恒流产品系列
产品介绍
SM2082G 是一款单通道 LED 线性恒流控制芯片，芯片使用本司 专利的恒流设定和控制技术，输出电流由外接 Rext 电阻设置，最大 电流可达 100mA，且输出电流不随芯片 OUT 端口电压而变化，具有 较好的恒流性能。系统结构简单，外围元件极少，方案成本低。
产品特点
本司专利的恒流控制技术
a) OUT 端口输出电流外置可调，最大电流可达 100mA
b) 芯片间输出电流偏差<± 4%
输入电压：120Vac/220Vac
乐发Ⅱ支持可控硅调光应用电路
具有过温调节功能
乐发Ⅱ芯片可与 LED 共用 PCB 板
线路简单、成本低廉

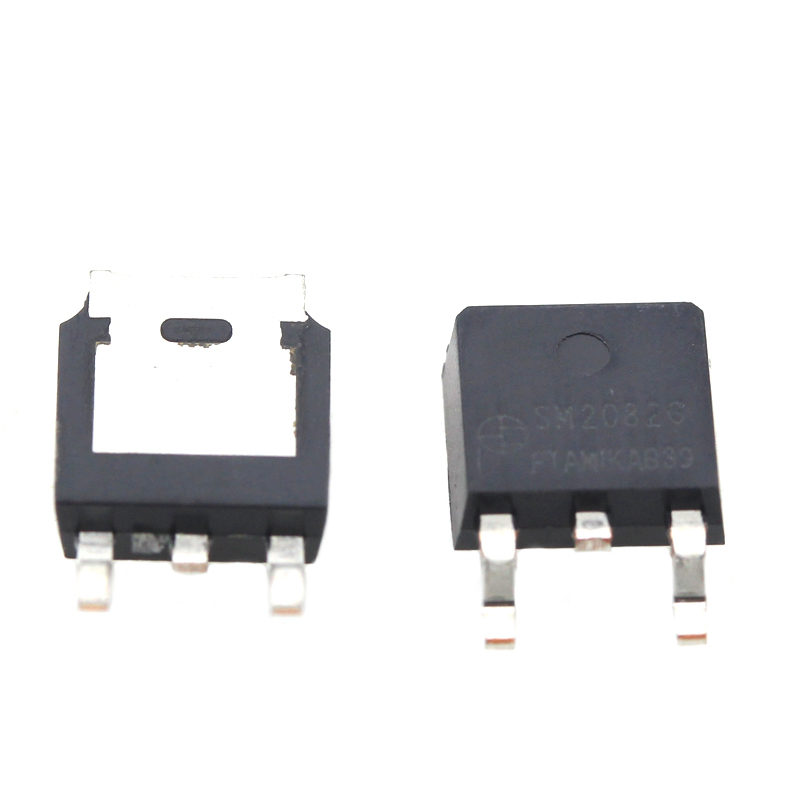

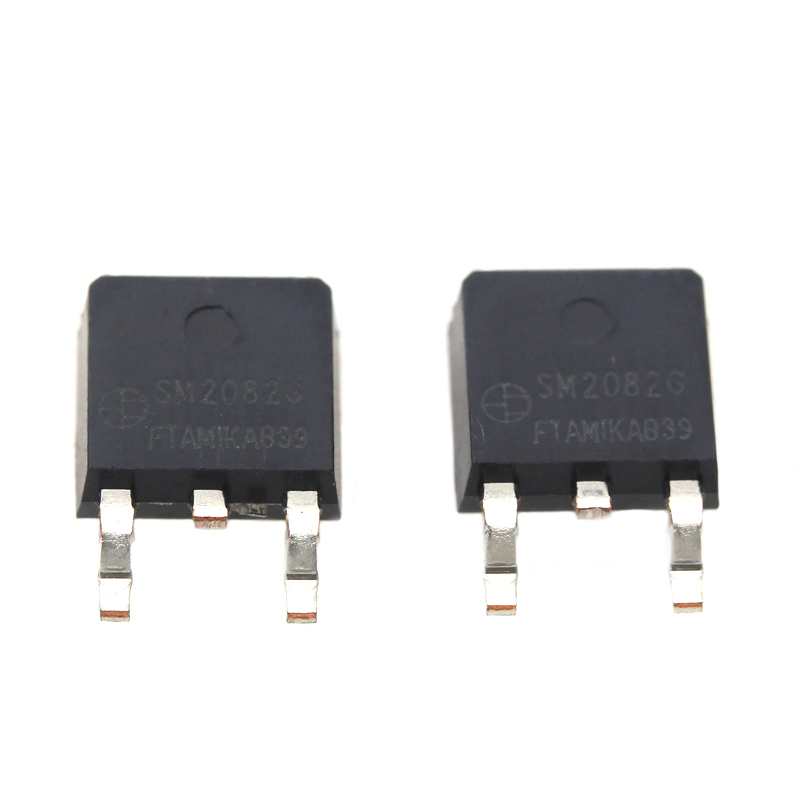

乐发Ⅱ封装形式：TO252-2、SOT89-3
产品应用
灯丝灯
LED 球泡灯
筒灯等
其它 LED 照明应用

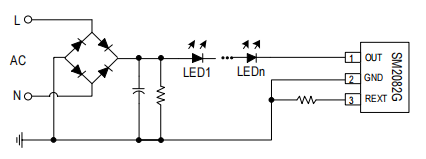

应用电路图原理
乐发Ⅱ备注：上图电源可以是交流电源，也可为直流电源。
系统方案设计

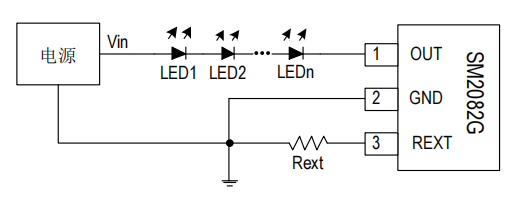

图 3. SM2082G 应用电路原理图
效率设计理论
图 3 所示的应用电路工作效率计算如下：
其中 Vin 是系统输入电源电压，VLED 是单个 LED 工作电压降，ILED 是 LED 平均电流。可看出系统串联的 LED 数量 n 越大，系统工作效率越高。
系统设计过程中，需根据应用环境调整 SM2082G 的 OUT 端口工作电压，优化 η 值。
LED 串联数量设计
系统串接的 LED 数量设计需考虑以下两个方面：
乐发Ⅱ1) 图 3 电路中，OUT 端口电压 VOUT = Vin – n*VLED ，为保证芯片正常工作，需保证 OUT 端口电压 VOUT≥ VOUT_MIN；
乐发Ⅱ2) 芯片 OUT 端口电压越低，系统工作效率越高。
乐发Ⅱ综合以上两点，系统串接的 LED 数量 n 计算为：
芯片应用说明
单颗芯片应用说明
图 4 是 SM2082G 交流电源应用方案电路图，LED 灯可采用串联、并联或者串、并结合连接方式； C1 是电 解电容，用于降低 Vin 电压纹波；Rext 电阻用于设置 LED 灯工作电流。

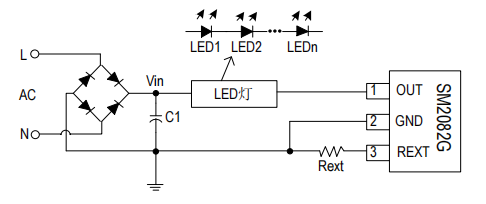

图 4. SM2082G 典型应用电路—交流电源输入
乐发Ⅱ电解电容 C1 值越大，电压 Vin 纹波越小，SM2082G OUT 端口电压纹波越小。C1 值根据 LED 灯总工作电流 而定：电流越大，C1 容值越大。具体计算方法如下：
乐发Ⅱ公式中，ILED 为整个方案中的平均电流，时间 t：在 50Hz 时约为（1/4）*（1/fAC）=5ms，ΔV 是 OUT 端口电压纹波。
芯片并联应用说明

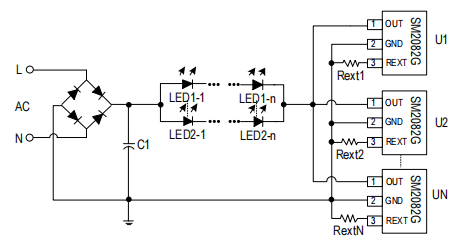

图 5. SM2082G 并联应用电路原理图
乐发Ⅱ根据 LED 灯工作电流选择并联芯片数量，图中 Rext1~Rext(n+1)的电阻值电阻值建议设置相同，以确保每个 通道的平均电流均匀分布。
典型应用方案

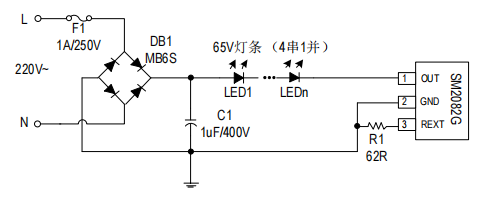

方案一 SM2082G SOT89-3 封装无频闪应用方案（3W）
乐发Ⅱ1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R1 电阻值，调整输出工作电流值。

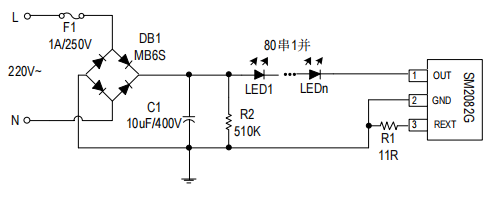

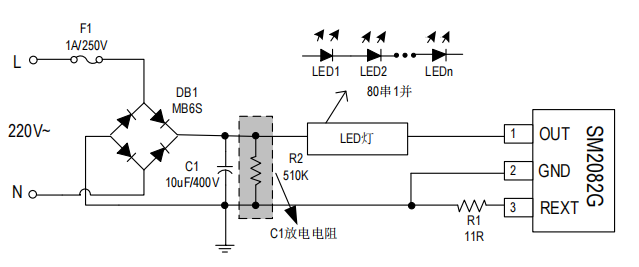

方案二 SM2082G TO252 封装无频闪应用方案（16W）
1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R1 电阻值，调整输出工作电流值。

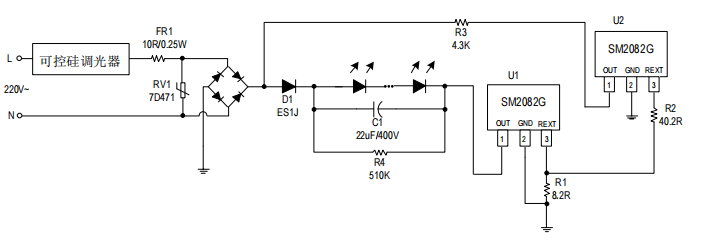

方案三 SM2082G TO252 封装可控硅调光应用方案（12W）
1． LED 灯串电压建议控制在 230V 到 250V 之间，系统工作最优化。
乐发Ⅱ2． 通过改变 R1 电阻值，调整输出工作电流值，改变 R2 电阻值，调整泄放电流值。
3． R3 为 1W 的功率电阻，用于降低 U2 SM2082G 的功耗。
典型应用方案 EMI 测试

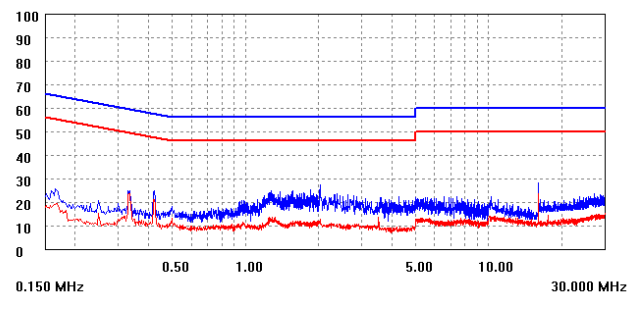

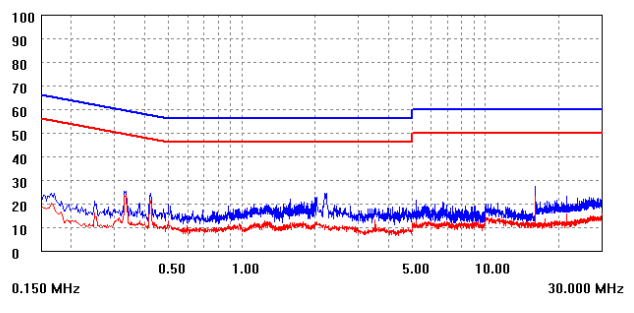

乐发ⅡEMI 测试：N 线测试结果
EMI 测试：L 线测试结果
引脚定义及功能详解
管脚说明
| TO252-2/SOT89-3 | ||
| 管脚序号 | 管脚名称 | 管脚说明 |
| 1 | OUT | 电源输入与恒流输出端口 |
| 2 | GND | 芯片地 |
| 3 | REXT | 输出电流值设置端口 |
