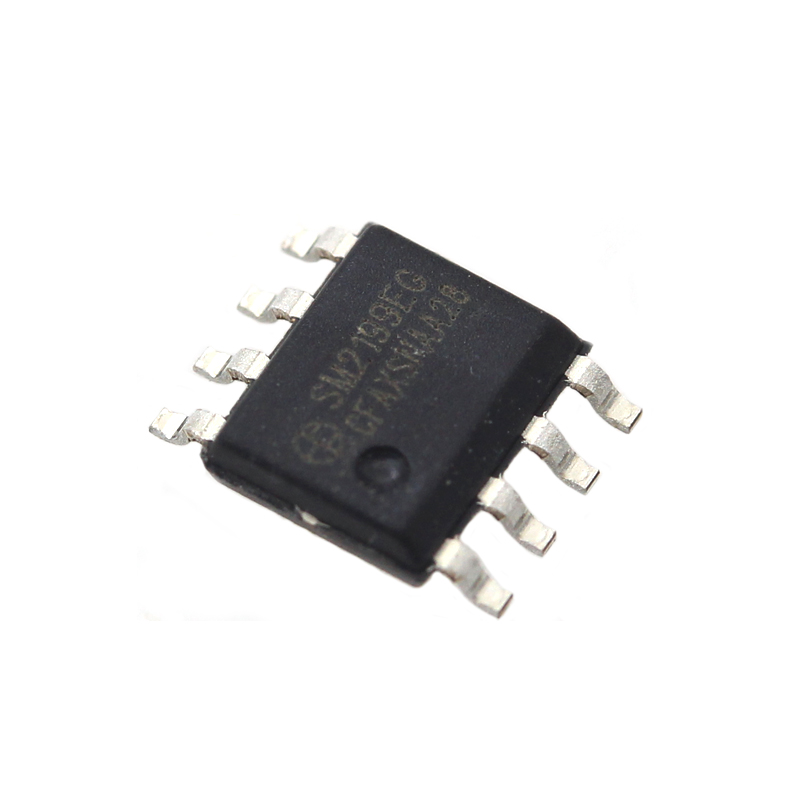

SM2199EG 线性恒流产品系列
产品介绍
乐发ⅡSM2199EG 可实现在低压(如 127Vac)时,控制灯串并联工作, 在高压(如 220Vac),控制灯串串联工作,从而实现在低压和高压输入下,系统输入功率一致。芯片可通过外围 REXT1 和 REXT2 电阻设置低压和高压输入时系统输出电流。
乐发Ⅱ芯片内置恒功率功能,在输入电压波动变化时,输入功率基本保持不变,防止芯片温度过高,从而提高系统应用可靠性。
乐发Ⅱ芯片具有过温调节功能,当芯片温度过热时,自动调节降低芯片功耗,提升系统应用可靠性。
产品特点
本司专利的恒流控制技术
a) OUT1、OUT2 端口输出电流外置 可调,最大电流可达 150mA
b) 芯片间输出电流偏差<± 5%
具有线网补偿功能
乐发Ⅱ具有高低压输入恒流明功能
具有过温调节功能
芯片可与 LED 共用 PCB 板
线路简单、成本低廉
封装形式:ESOP8
产品应用
灯丝灯
LED 球泡灯
筒灯

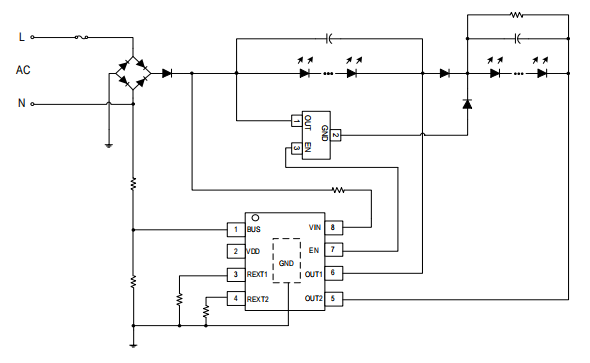

应用电路图原理
典型应用方案

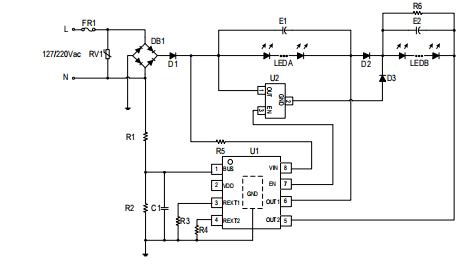

方案一 双电压恒功率应用方案(9W)

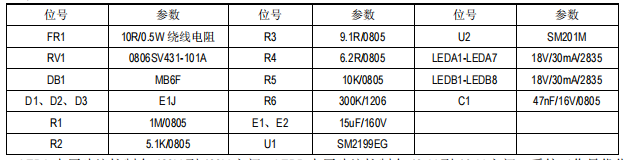

BOM 单
1. LEDA 电压建议控制在 120V 到 130V 之间,LEDB 电压建议控制在 135V 到 145V 之间,系统工作最优化。
2. 通过改变 R3、R4 电阻值,调整输出工作电流值。
3. 建议保留 RV1 压敏电阻和 D1 二极管,可提高系统应用可靠性。
乐发Ⅱ4. 建议预留 BUS 端口 C1 电容,可屏蔽线网波动引起的干扰。

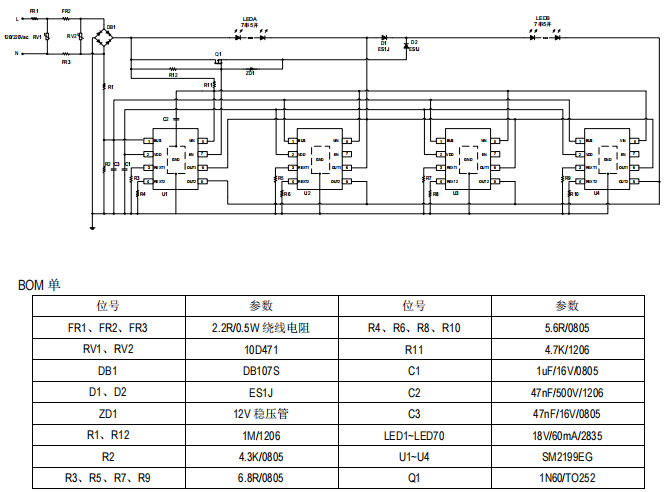

方案二 双电压恒功率应用方案(50W)
乐发Ⅱ1. LEDA 和 LEDB 电压建议控制在 120V 到 130V 之间,系统工作最优化。
乐发Ⅱ2. 通过改变 R3~R10 电阻值,调整输出工作电流值。
3. 建议保留 RV1、RV2 压敏电阻,可提高系统应用可靠性。
4. 建议预留 BUS 端口 C3 电容,可屏蔽线网波动引起的干扰。
5. 灯珠无并电解方案需使用 VDD 电容为芯片维持供电。
引脚定义及功能详解

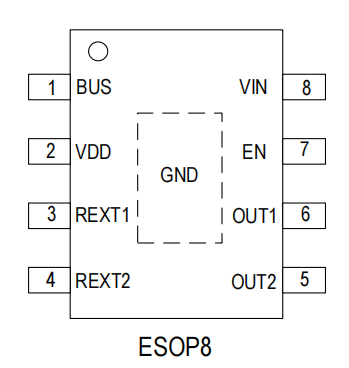

管脚说明
管脚序号 | 管脚名称 | 管脚说明 |
1 | BUS | 线网电压采样端口 |
2 | VDD | VDD 电源端口 |
3 | REXT1 | 输出电流值设置端口 1 |
4 | REXT2 | 输出电流值设置端口 2 |
5 | OUT2 | 恒流输出端口 2 |
6 | OUT1 | 恒流输出端口 1 |
7 | EN | 开关使能端口 |
8 | VIN | 电源输入端口 |
衬底 | GND | 芯片地 |
