SM2255EH 线性恒流产品系列
产品介绍
S"http://zghckj.cn/post/xianxinghengliuchanpinxilie.html" target="_self" title="LED高压线性恒流IC" style="color: rgb(0, 112, 192); text-decoration: underline;">LED线性恒流控制芯片乐发Ⅱ，芯片集成了 700V 高压 MOSFET，采用独特创新的器件工艺技术具有优越的抗雪崩击穿及浪涌能力，在外围无保护器件时可通过600V 雷击浪涌测试，内置过温保护功能，提升系统应用可靠性。外围可通过调节 REXT 电阻值对输出电流进行调节。
其主要应用于 LED 照明、建筑亮化工程等领域，系统结构简单,外围元件少，方案成本低。
产品特点
产品应用

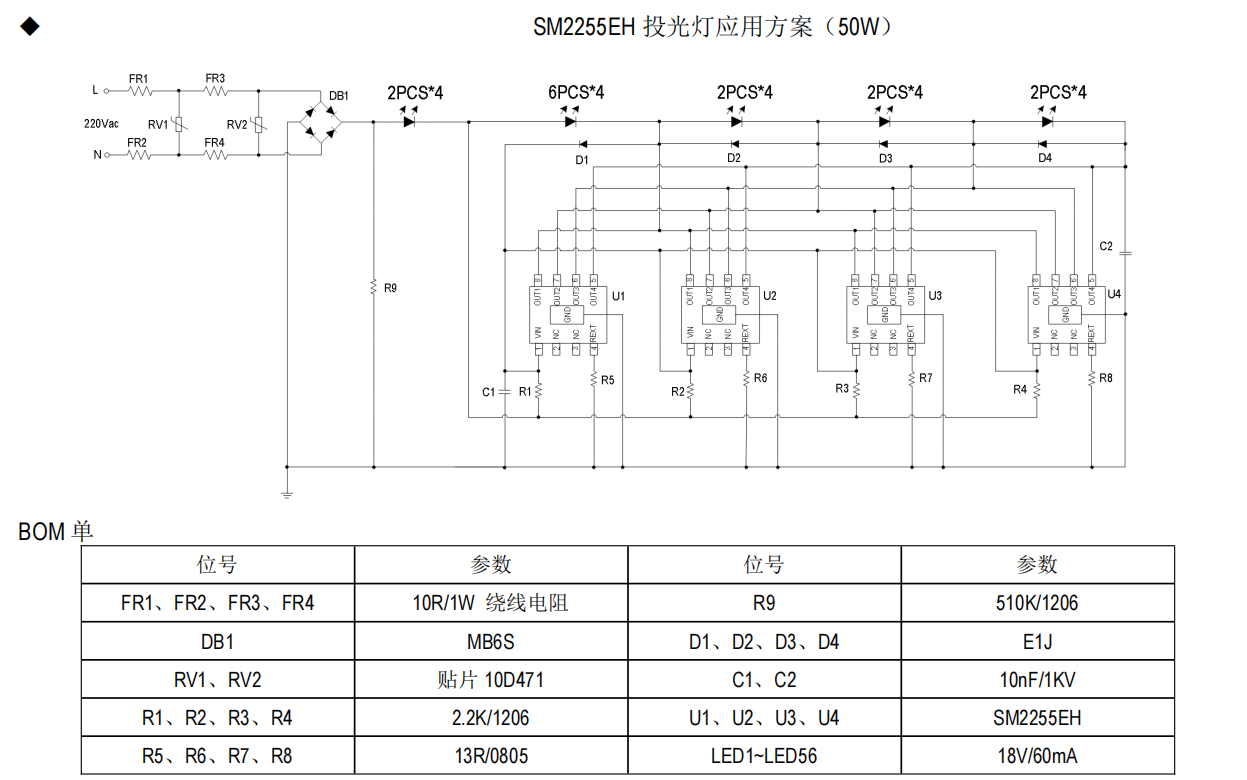

投光灯
工矿灯
灯具类LED 照明

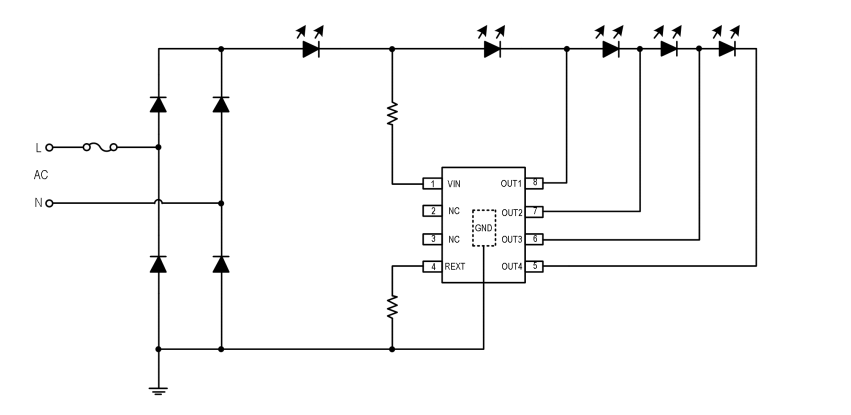

应用电路图原理
1． LED 灯串电压建议控制在 240V 到 260V 之间，系统工作最优化；
2． R1、R2、R3、R4 建议取值 2.2K，根据实际情况调整，优化 THD；
乐发Ⅱ3． 通过改变 R5、R6、R7、R8 电阻值，调整输出工作电流值；
4． 为提高系统可靠性，FR1~FR4、RV1~RV2、C1~C2、D1~D4 建议保留。

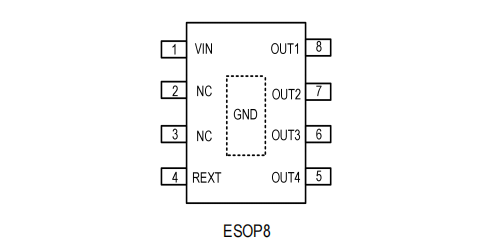

引脚定义及功能详解
SM2255EH常见应用开发选型咨询和故障排除办法
线性恒流IC应用注意事项：
第一：根据输入电压合理选择灯珠参数，匹配好合适串并数，达到高转换率。
第二：合理选择灯珠型号规格和串并数，可以发挥个更好的性价比。
第三：光源板布局中主要安全距离和散热问题，确保系统的稳定性。
第四：根据产品的防护等级要求合理搭配外围防浪涌器件。
PCB layout 注意事项：
乐发Ⅱ（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC衬底禁止使用红胶工艺。
乐发Ⅱ（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。

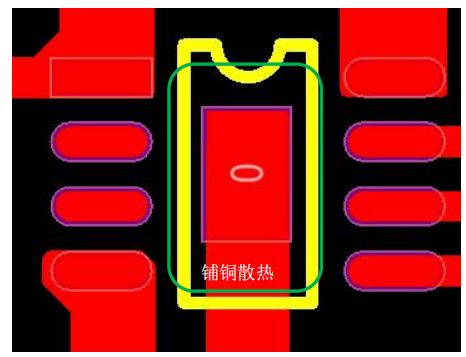

（3） IC 衬底进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。
（4） IC 衬底焊盘漏铜距离 OUT 端口需保证＞0.6mm 以上的间距。
