NS6336 同步降压芯片
产品介绍
NS6336 是支持高电压输入的同步降压电源管理芯片，在宽输入电压范围内可实现 3.0A 的连续电流输出。NS6336 具有优秀的恒压/恒流(CC/CV)特性。 NS6336 采用电流模式的环路控制原理，实现了快速 的动态响应。NS6336 工作开关频率为 130kHz，具有良好的 EMI 特性。NS6336 内置 DP/DM 模块，能够满足 BC1.2 DCP 方案和苹果/三星手机充电协议方案。
另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压/过压保护等。

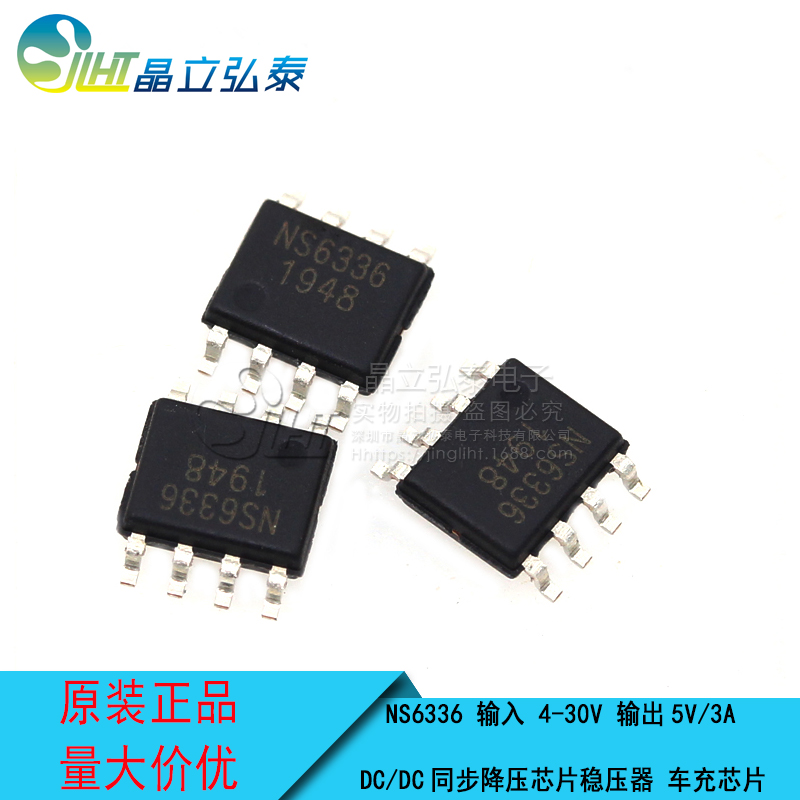

乐发ⅡNS6336 采用 SOP8 的标准封装。
产品特点
乐发Ⅱ宽输入电压范围：4V-30V
内置多种快充协议以支持：
—BC 1.2 DCP 模式协议
—苹果手机充电协议
—三星手机充电协议
效率可高达 92%以上
恒流精度：±5%
恒压精度：±5%
无需外部补偿电容
乐发Ⅱ开关频率：130kHz
乐发Ⅱ输入欠压/过压、输出短路和过热保护
SOP-8 封装
输出电流：3.0A
产品应用
车载充电器/适配器
电池充电器

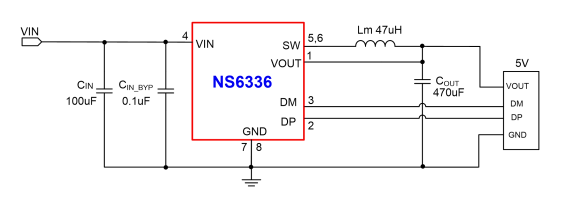

应用电路图原理

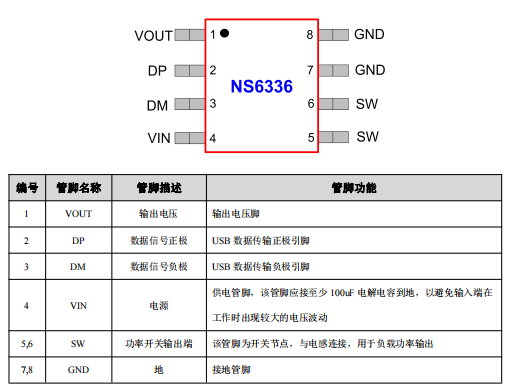

引脚定义及功能详解
6 极限工作参数
VIN 电压 -0.3V ~ 33V
SW 电压 -0.3V ~ 33V
乐发Ⅱ工作温度范围 -40℃ ~ +85℃
乐发Ⅱ存储温度范围 -55℃ ~ +150℃
结温范围 +150℃
焊接温度（10s 内） +265℃
注 1：超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影 响芯片的可靠性和寿命。
乐发Ⅱ注 2：NS6336 可以在 0℃到 70℃的限定范围内保证正常的工作状态。超过-40℃至 85℃温度范围的工作状 态受设计和工艺控制影响
