NS6316 同步降压芯片
产品介绍
NS6316 是支持高电压输入的同步降压电源管理芯片，在 4~30V 的宽输入电压范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻， 可以输出 1.8V 到 28V 的稳定电压。NS6316 具有优 秀的恒压/恒流(CC/C)特性。NS6316 采用电流模式的环路控制原理，实现了快速的动态响应。NS6316 工作开关频率为 130kHz，具有良好的 EMI 特性。
NS6316 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6316 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。另外，芯片包含多 重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。

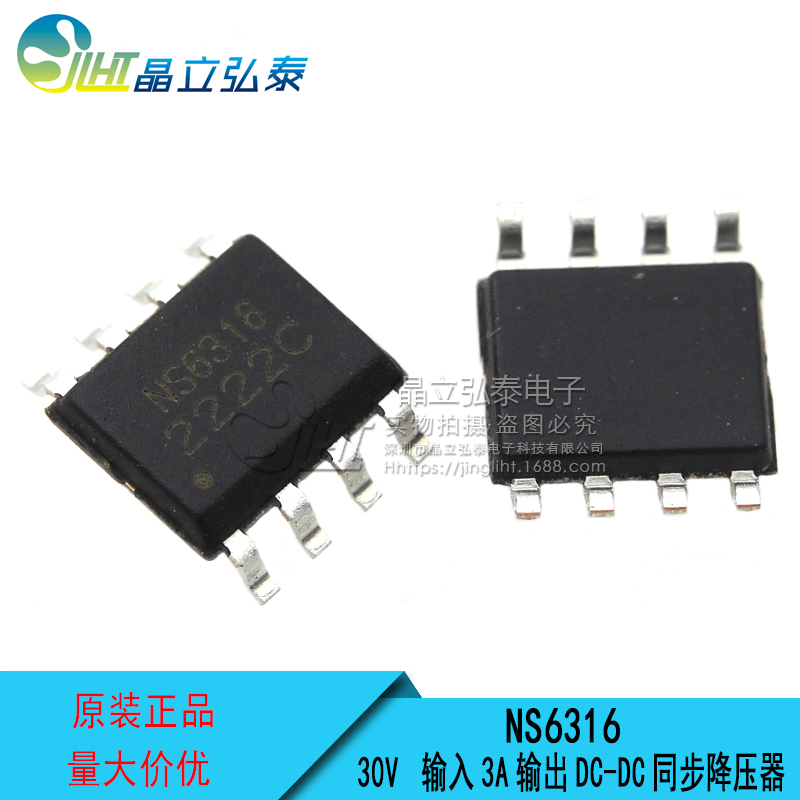

NS6316 采用 SOP8 的标准封装。
产品特点
NS6316 是支持高电压输入的同步降压电源管理芯片，在 4~30V 的宽输入电压范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻， 可以输出 1.8V 到 28V 的稳定电压。NS6316 具有优 秀的恒压/恒流(CC/C)特性。NS6316 采用电流模式 的环路控制原理，实现了快速的动态响应。NS6316 工作开关频率为 130kHz，具有良好的 EMI 特性。
NS6316 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6316 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外，芯片包含多 重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。
乐发ⅡNS6316 采用 SOP8 的标准封装。
产品应用
车载充电器/适配器
线性调节前置稳压器
分布式供电系统
电池充电器

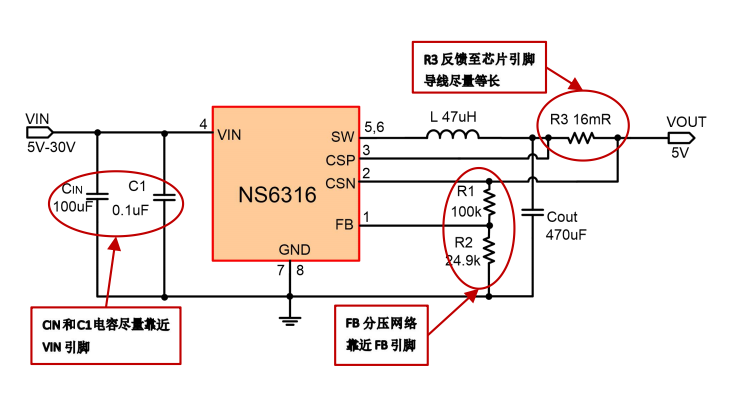

应用电路图原理

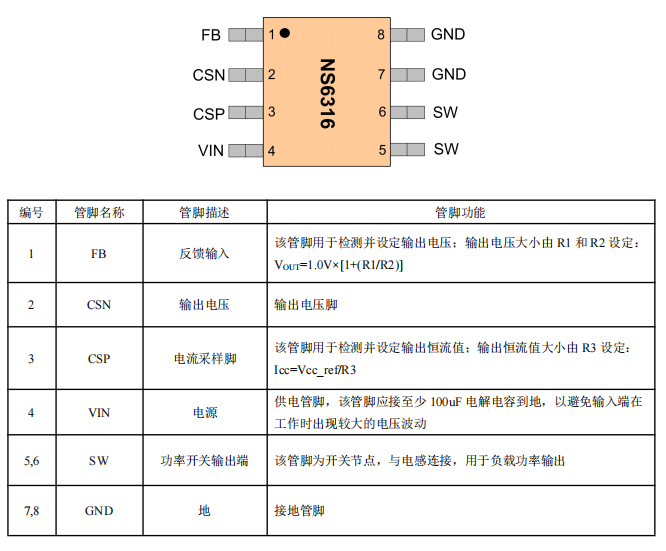

引脚定义及功能详解
6 极限工作参数
乐发ⅡVIN 电压 -0.3V ~ 33V
乐发ⅡFB 电压 -0.3V ~ 33V
SW 电压 -0.3V ~ 33V
乐发ⅡCSN 电压 -0.3V ~ 33V
CSP 电压 -0.3V ~ 33V
乐发Ⅱ工作温度范围 -40℃ ~ +85℃
存储温度范围 -55℃ ~ +150℃
结温范围 +150℃
乐发Ⅱ焊接温度（10s 内） +265℃
注 1：超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影响芯片的可靠性 和寿命。
乐发Ⅱ注 2：NS6316 可以在 0℃到 70℃的限定范围内保证正常的工作状态。超过-40℃至 85℃温度范围的工作状态受设计和工艺控 制影响。
