NSI2616 降压恒流芯片
产品介绍
NSI2616开发应用方案
NSI2616 是⼀款外围电路简单，内部集成数字电路，适 ⽤于⾮隔离式恒流LED驱动芯⽚。 NSI2616 采⽤了 PWM ⼯作模式，⼯作频率为 125KHz， 在应⽤中可以采⽤较⼩值的电感，可以有效节省整机空间。 NSI2616 具有内置数字端⼝，可通过简单的外围实现多 种闪灯的应⽤。 NSI2616 拥有体积⼩，单颗芯⽚可完成对外部 MOS 的 爆闪控制。
产品特点
乐发Ⅱ宽输⼊电压范围：8V~100V
乐发Ⅱ输出电流范围：60mA~1.0A
乐发Ⅱ⼯作频率：125KHz 平均电流⼯作模式
数字端口
乐发Ⅱ电源内置 5.5V 稳压管
乐发Ⅱ内置、外置过温保护
乐发Ⅱ内置过流保护
内置100V功率管
产品应用
直流或交流输⼊LED驱动器
乐发ⅡRGB背光 LED驱动
电动⾃⾏⻋照明
汽⻋照明等

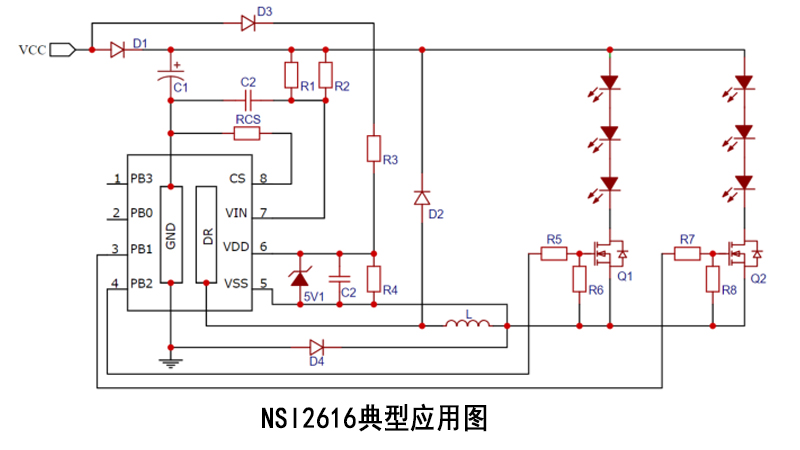

应用电路图原理

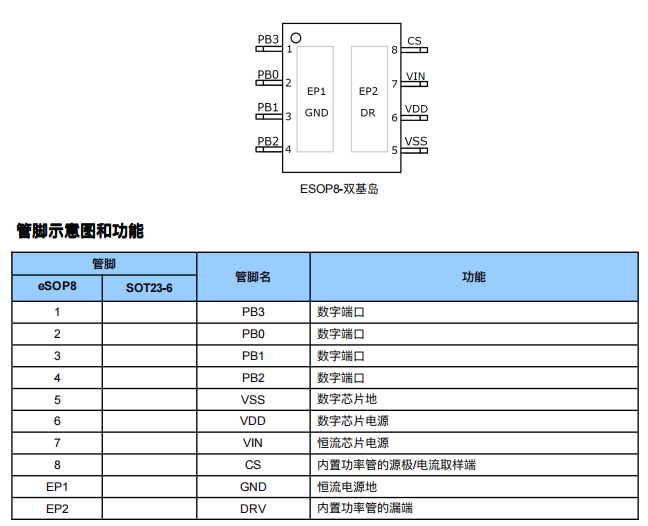

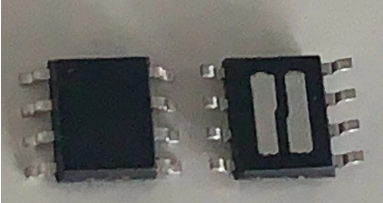

引脚定义及功能详解
NSI2616常见应用开发选型咨询和故障排除办法
芯⽚启动：
系统上电后通过启动电阻对连接于电源引脚 VDD 的电容充电，芯⽚启动前仅消耗约 20uA 的电流。当电源电压⾼于 VDD 启动电压后，芯 ⽚控制电路开始⼯作，直到 VDD 端⼝电压稳定 达到 VDD 的钳位电压。
在设计 PCB 时应遵循以下原则：
1、 VDD的旁路电容需要尽量靠近芯⽚的VDD 和 GND。
2、 电流采样的CS管脚需要单独的线连接到电 流采样电阻⼀端，芯⽚地以及其他信号地应 分头接到暴露电容的地端，即采⽤地线分离 技术。
3、 减⼩功率环路的⾯积，可减⼩ EMI 辐射。
乐发Ⅱ4、 功率管漏端⾛线与其它⾛线需满⾜爬电距 离，建议≥1mm。
5、 ESOP8 封装的芯⽚，其散热⽚与内置功率 管漏极相连，建议增加芯⽚散热⽚的铺铜⾯ 积以增加散热。
