明微LED显示屏显示驱动芯片SM16306型号推荐

　　SM16306是一款通用低功耗16通道LED恒流驱动芯片乐发Ⅱ，恒流拐点低，支持4.2V电压节能屏应用，内建CMOS移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。

乐发Ⅱ　　SM16306 是 LED 恒流驱动芯片，内建 CMOS 移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式

　　SM16306 工作电压为 3.3V-5.0V，提供 16 个电流源，可以在每个输出端口提供 3mA~32mA 的恒定电流:且单颗 IC 片内输出电流差异小于+3.0%: 多颗IC 间的输出电流差异小于+3.5%: 通道输出电流不随着输出端电压 (Vos) 的变化而变化: 且电流受电压和环境温度影响的变化小于 1%;每个通道的输出电流大小由外接电阻来调整

乐发Ⅱ　　SM16306 支持高达 25MHz 的时钟频率可以满足系统对大量数据传输的需求

　　LED显示屏显示驱动芯片SM16306特性

乐发Ⅱ　　16通道恒流源输出

乐发Ⅱ　　工作电压：3.3V~5.0V

乐发Ⅱ　　输出电流外部Rext电阻可调

乐发Ⅱ　　输出电流：3—32mA@VDD=5.0V，3—22mA@VDD=3.3V

　　内置低拐点节能功能，满足4.2V电压应用

　　恒流拐点：VDS=0.25V @IOUT=20mA，VDD=5.0V

　　VDS=0.25V @IOUT=20mA，VDD=3.3V

　　恒流精度：片内<±3.0%，片间<±3.5%

乐发Ⅱ　　快速的输出电流响应， 最小OE值：35ns

乐发Ⅱ　　高达25MHz时钟频率

　　封装形式：QSOP24

　　LED显示屏显示驱动芯片SM16306应用领域：

　　LED 显示屏

　　LED 照明

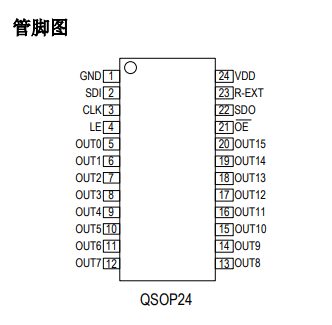

SM16306S管脚图

乐发Ⅱ更多LED显示屏显示驱动芯片参数：

Part Number	Introduction	Channels	Iout	Current Gain	Energy Saving	Package	Application
SM16306	节能型通用恒流	16CH	3-32mA	-	低拐点	QSOP24	P3以上显示屏
SM16208	基本款双锁存驱动	16CH	3-32mA	-	-	QSOP24	P2及以上显示屏
SM16238	多功能双锁存驱动	16CH	1-32mA	32级可调	低拐点	QSOP24 QFN24	P2及以上显示屏
SM16218	格栅屏驱动	18CH	3-30mA	32级可调	-	QFN24 (3*4)/(2*4)	格栅屏
