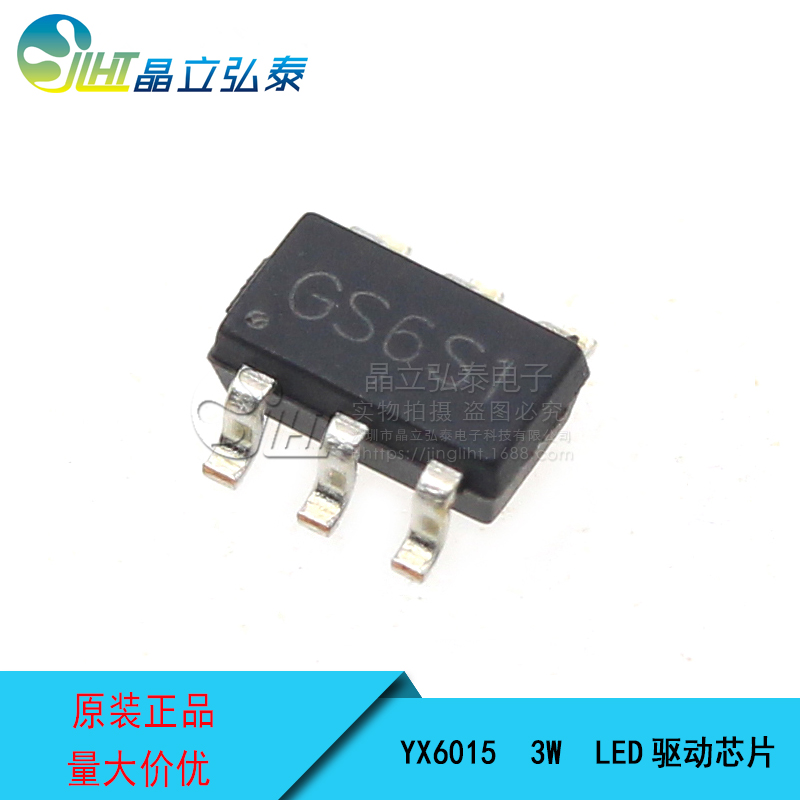

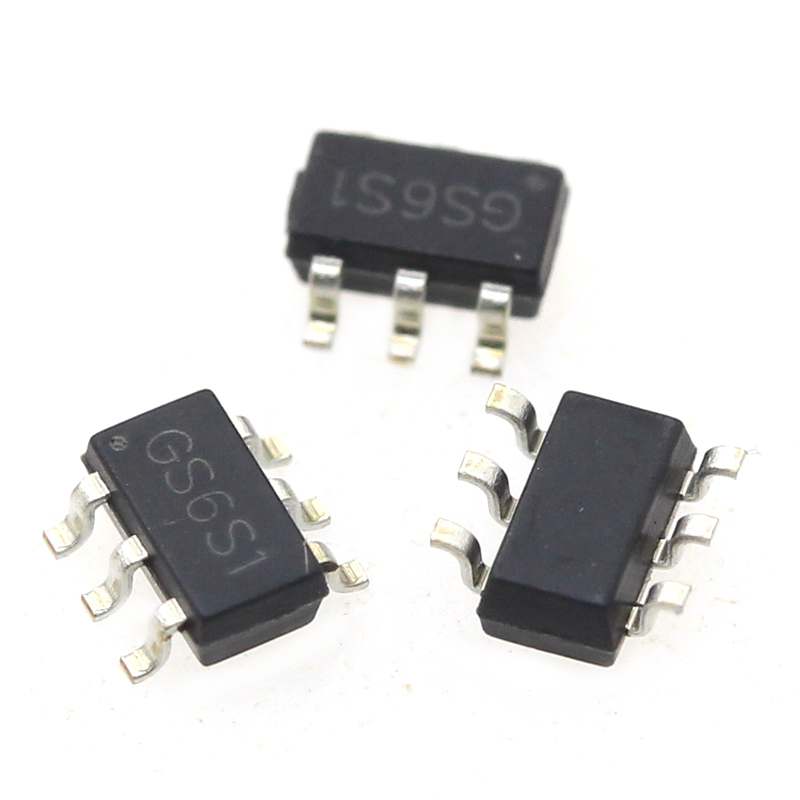

YX6015 低压升压恒流芯片
产品介绍
YX6015是一款大功率高亮度LED驱动芯片，可以提供 1A的电流驱动3W的LED。具有高效率，低功耗等特点， 适用于电池供电的LED照明设备。
YX6015 具有 LED 电流自动调节功能：Vin 电压低于 2.5V 时，LED 电流随着 Vin 下降而自动下降，以延长 电池使用时间。 YX6015 具有 LED 开路保护和过温保护。
YX6015 需要使用两颗 10uF（或者更大）的瓷片电容， 来保证电路性能的稳定。 YX6015可工作于-40℃~+85℃。
产品特点
1A 最大输出电流
乐发Ⅱ95mV 的低反馈电压
乐发Ⅱ低静态电流
LED 开路保护
过温保护
无铅封装
产品应用
乐发ⅡLED 照明系统
自行车灯
乐发ⅡLED 射灯
乐发Ⅱ强光手电筒
数码相机闪光灯

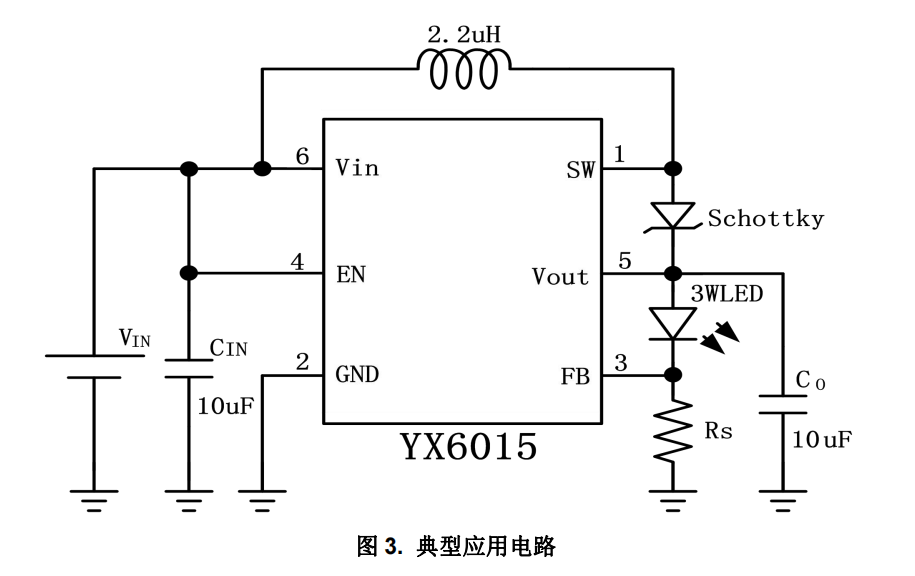

应用电路图原理

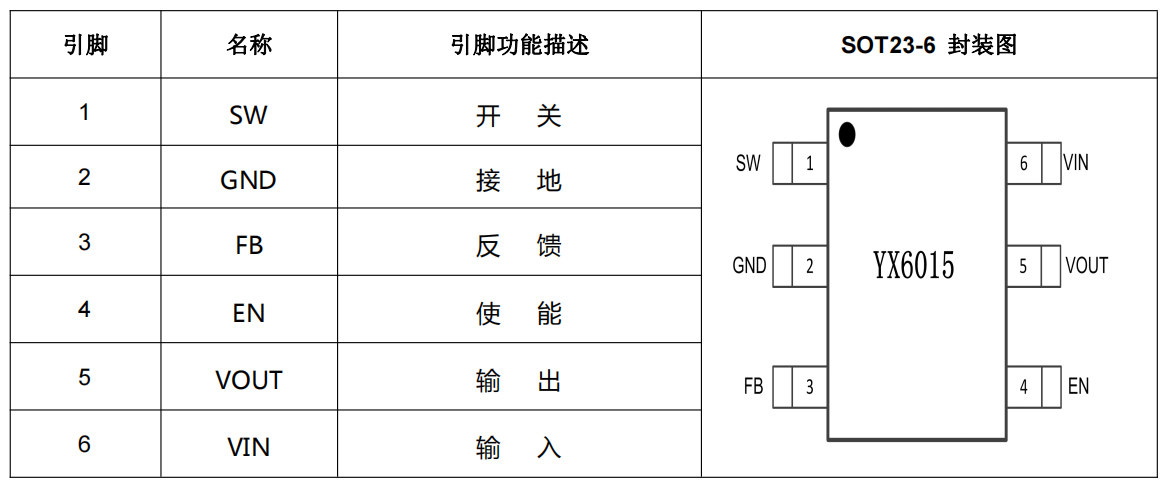

引脚定义及功能详解
YX6015 常见应用开发选型咨询和故障排除办法
外部器件选择：
输入输出电容（CIN、CO）
乐发Ⅱ（1）使用低ESR电容，可以有效控制输入输出纹波。
（2）使用低漏电流电容，推荐使用10uF X5R/X7R型号。
乐发Ⅱ电感（L1）
（1）使用低DCR电感，可有效提高工作效率。
（2）为保证大电流下正常工作，需选用允许通过电流的 电感，推荐使用2.2uH/2A。
肖特基二极管（D1）
乐发Ⅱ（1）使用低VF值肖特基二极管，可有效提高工作效率。
（2）为保证大电流下正常工作，需选用允许通过电流的 肖特基二极管，推荐使用SS24/2A。
采样电阻（Rs）
（1）为了精确调节LED电流，推荐使用1%精度电阻。
乐发Ⅱ（2）为保证大电流下正常工作，请注意电阻耗散功率。
乐发Ⅱ（3）可通过Rs来调节ILED恒流电流：
当Vin≥2.5V(典型值)时，公式如下：
乐发ⅡS LED 95 R mV I (公式一)
当Vin<2.5V(典型值)时，公式如下：
S LED R 26 V * in I (公式二)
其中：
乐发ⅡILED为LED驱动电流；
乐发ⅡRS为采样电阻；
Vin为输入电压；
95mV为内部基准电压。
应用注意：
应用中为保证系统工作的稳定性，在Vin引脚与GND引脚 间及Vout引脚与GND引脚间外接滤波电容，电容值推荐 10μF/16V。
乐发ⅡPCB布局时电容尽量靠近芯片引脚端。
