YX4057B 单节锂电池充电芯片
产品介绍
YX4057B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，并带有电池正负极反接保护功能，可减少在装配过程导致电池反接引起的芯片损坏。 其SOT23-6封装与较少的外部元件数目使得YX4057B 成为便携式应用的理想选择。YX4057B 可以适合 USB 电源和适配器电源工作。
乐发Ⅱ由于采用了内部 PMOSFET 架构，加上防倒充电路， 所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充 电电流可通过一个电阻进行外部设置。当充电电流在达 到最终浮充电压之后降至设定值 1/10 时，YX4057B 将 自动终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时， YX4057B 自动进入一个低电流状态，将电池漏电流降至 2μA 以下。也可将 YX4057B 置于停机模式，从而将 供电电流降至 55μA。YX4057B 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
YX4057B 内部集成有防电池反接保护电路，可防止应用中电池反造成的芯片损坏。 YX4057B采用绿色环保的SOT23-6封装以及最少3个外围器件可有效减小电路PCB布板空间。YX4057B可工作于-40°C to +85°C。
产品特点
高达 500mA 的可编程充电电流
无需 MOSFET、检测电阻或隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的 情况下实现充电速率最大化的热调节功能
直接从 USB 端口给单节锂离子电池充电
乐发Ⅱ精度达到 1%的 4.2V 预设充电终止电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态输出引脚
C/10 充电终止
乐发Ⅱ停机模式下的供电电流为 55μA
2.9V 涓流充电
软启动限制浪涌电流
防电池反接

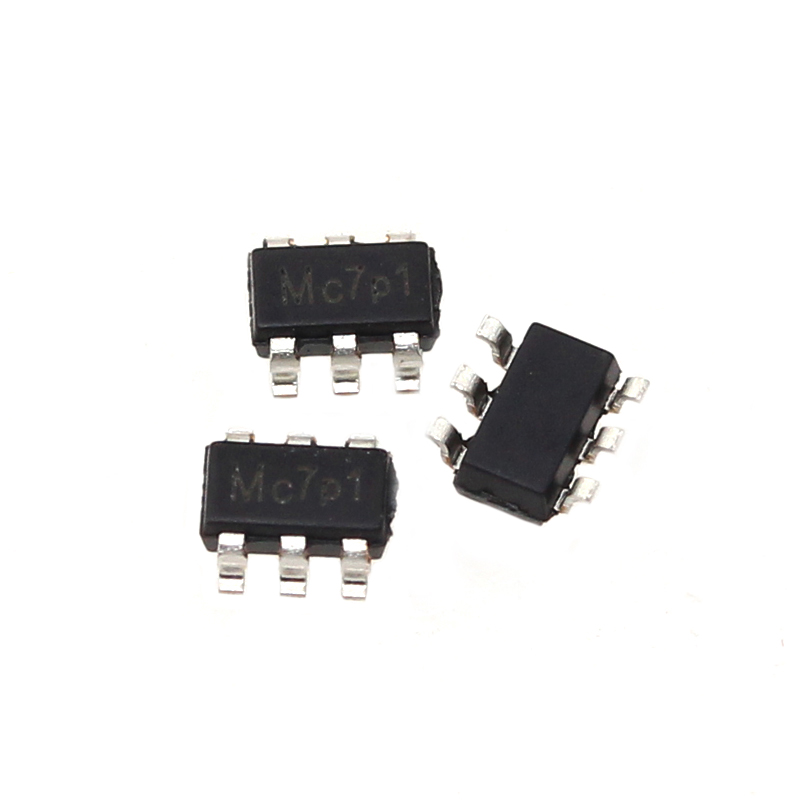

SOT23-6 封装
产品应用
移动电话, PDAs, MP3 播放器
USB 3G 数据卡
电池充电电路
蓝牙应用
其它手持设备

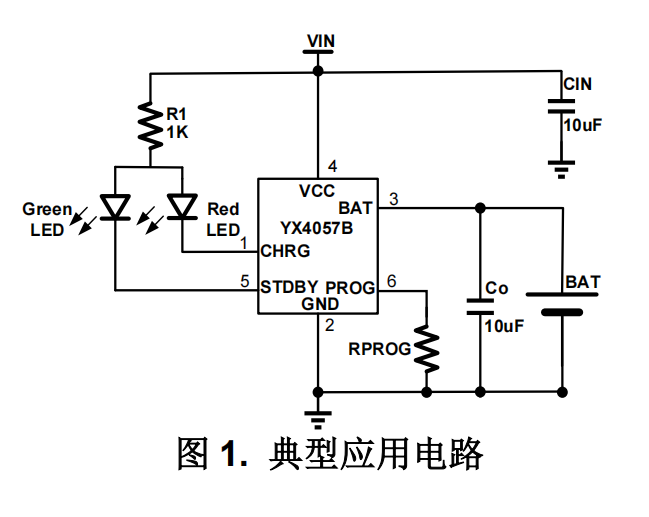

应用电路图原理

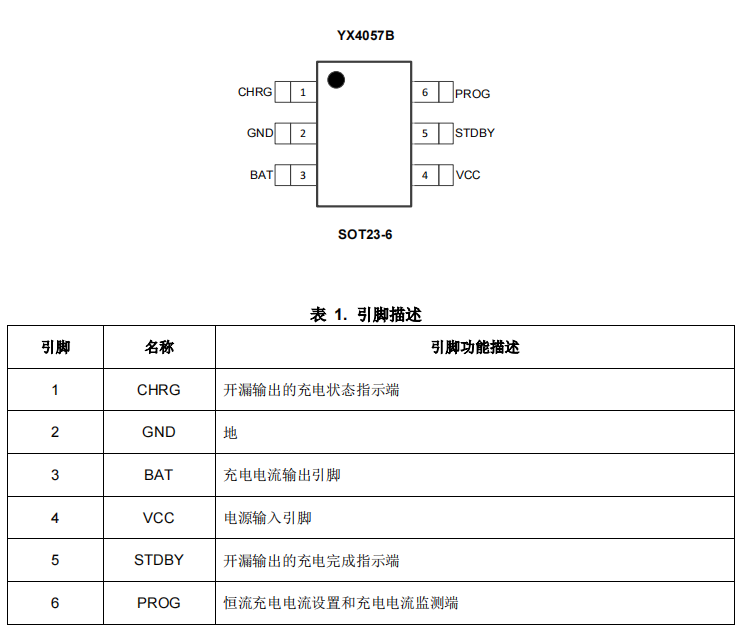

引脚定义及功能详解
YX4057B常见应用开发选型咨询和故障排除办法
芯片有什么常见应用？
答：常见应用于各种便携式电子产品，例如智能手环、智能手表、蓝牙耳机、无人机、移动电源等。
芯片的主要特点是什么？
答：具有超低功耗、高效率、多重保护等特点。它可以实现智能充电、充电过程中的温度保护、过充保护、过放保护、短路保护、电池极性反接保护等多重保护功能。
芯片如何使用？
答：芯片的使用非常简单，只需将其连接到锂电池和充电电源即可。充电电源可以是USB接口或其他适配器。在连接电源后，芯片会自动识别电池状态，并根据需要进行充电和保护。
充电电流是多少？
乐发Ⅱ答：通常在500mA，可以根据实际需要调整。
支持哪些锂电池类型？
乐发Ⅱ答：支持单节锂离子电池（Li-ion）和锂聚合物电池（Li-polymer）。
芯片有哪些安全保护措施？
乐发Ⅱ答：芯片具有多重安全保护措施，包括充电过程中的温度保护、过充保护、过放保护、短路保护、电池极性反接保护等。这些保护措施可以有效避免电池过度充放电、短路和其他安全问题。
YX4057B单节锂电池充电芯片常见的故障有哪些？
常见的故障包括充电不起、充电中断、充电速度慢等。
1、充电不起的原因有哪些？
乐发Ⅱ充电不起可能是由于充电电源电压不稳定、接线不良、电池极性反接等原因造成的。可以检查电源电压是否稳定，检查电池和芯片之间的连接是否良好，检查电池是否正确安装。
2、充电中断的原因有哪些？
充电中断可能是由于电池过充、过放、温度过高、短路等原因造成的。可以检查电池是否已经充满或放空，检查充电过程中的温度是否过高，检查充电电路是否短路。
3、充电速度慢的原因有哪些？
充电速度慢可能是由于充电电流设置过低、充电电源功率不足等原因造成的。可以检查充电电流设置是否正确，检查充电电源的输出功率是否足够。
