LN8232 单节锂电池
产品介绍
乐发ⅡLN8232为锂离子/聚合物电池保护提供了高度集成的解决方案。
乐发ⅡLN8232包含先进的功率MOSFET、高精度电压检测电路和延迟电路。
乐发ⅡLN8232具有电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。
乐发Ⅱ低待机电流使电池在存储期间的电流消耗最小化。
乐发Ⅱ该设备专为任何需要长时间电池寿命的Li-Ion和Li-Poly电池供电的信息家电而设计。
产品特点
充电器反接保护
电池电芯反接保护
高精度电压检测
充电器检测功能
0V电池充电启用/禁用功能
乐发Ⅱ集成先进的功率MOSFET（50mΩ）
低电流消耗操作模式：3.0μA（典型值）
断电模式：0.1μA（最大值）
产品应用
单节锂离子电池组
锂聚合物电池组

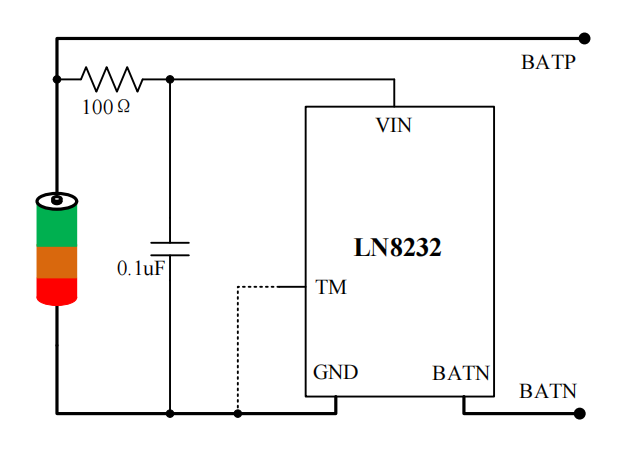

应用电路图原理

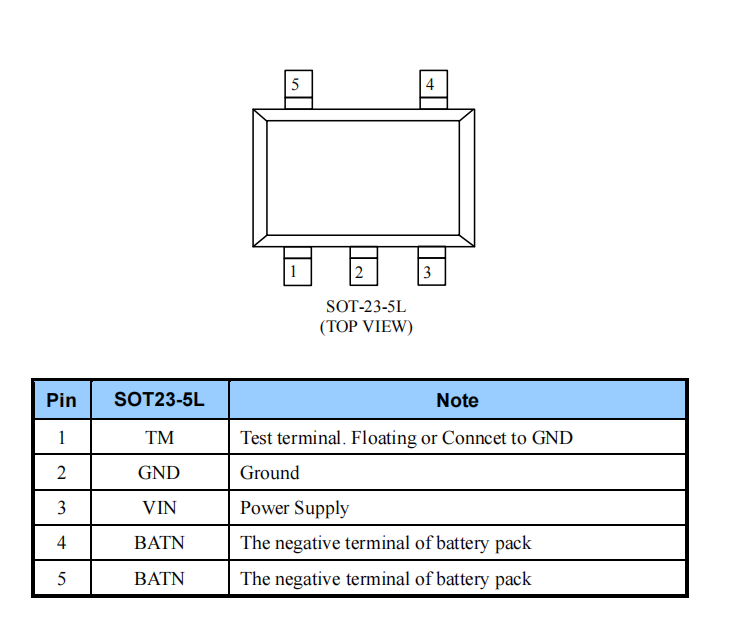

引脚定义及功能详解
LN8232常见应用开发选型咨询和故障排除办法
LN8232单节锂电池保护IC有哪些保护功能？
LN8232单节锂电池保护IC具有过充保护、过放保护、过流保护和短路保护等多种保护功能。
LN8232单节锂电池保护IC适用于哪些电池？
LN8232单节锂电池保护IC适用于所有的锂离子电池和锂聚合物电池。
LN8232单节锂电池保护IC支持多大的电池电压？
LN8232单节锂电池保护IC支持电池电压范围为2.5V至4.35V。
LN8232单节锂电池保护IC的静态电流消耗是多少？
LN8232单节锂电池保护IC的静态电流消耗非常低，操作模式下为3.0μA（典型值），断电模式下为0.1μA（最大值）。
LN8232单节锂电池保护IC支持哪种充电方式？
LN8232单节锂电池保护IC支持常见的CC/CV充电方式和恒流充电方式。
常见故障以及排除办法：
1、充电异常或不能充电
乐发Ⅱ可能是由于充电电流过大或电池电压过低引起的。此时需要检查充电电流是否在芯片允许范围内，以及电池电压是否低于芯片的欠压保护值。如果超出了范围，需要重新设置充电电流或调整电池电压。
2、过放或过充
如果芯片保护功能出现问题，可能会导致电池过放或过充。此时需要检查芯片的保护功能是否正常工作，并重新设置保护参数。
3、电池均衡异常
在使用多节电池时，如果芯片的均衡功能出现问题，可能会导致电池电压不均衡。此时需要检查均衡电路的连接情况，并重新设置均衡参数。
4、通信异常或故障
如果芯片的通信接口出现问题，可能会导致主控芯片无法读取芯片数据或设置参数。此时需要检查通信接口是否正确连接，以及通信协议是否正确设置。
针对以上故障，可以采取以下排除办法：
1、检查电路连接是否正确，确保电路正常工作。
2、检查电池电压、充电电流、均衡电流等参数是否在芯片允许范围内，如果不在范围内需要重新设置。
乐发Ⅱ3、检查芯片保护功能是否正常工作，如有问题需要重新设置保护参数。
4、检查通信接口是否正确连接，通信协议是否正确设置，如果有问题需要重新设置或更换芯片。
总之，在排除故障时，需要仔细检查芯片和电路的各项参数，及时调整和更换故障部件，确保电路正常工作。
