YX8255 LED多功能驱动芯片
产品介绍
乐发ⅡYX8255是一颗轻触开关控制的５功能LED照明驱动芯片， 特别适用于LED头灯上，采用了极小的SOT23-6无铅封装形式，外加一个电容器件，既节省PCB空间，又节省系统的成本，三节干电池或一节锂电池可以驱动1-6W的LED。 YX8255通过轻触开关实现功能选择。
乐发ⅡYX8255 可工作于-40℃~+85℃
产品特点
乐发Ⅱ上电 OFF，轻触后 L1L3 亮 →L2L3 亮→L1L2L3 同亮→L1L2L3 同闪→三灯全灭
乐发Ⅱ工作电压：2.5V~5V
工作效率高达 93%
乐发Ⅱ120mΩ 低导通电阻
L1,L2 都有 1.4A 的驱动电流能力
乐发ⅡL3 具有指示灯的效果

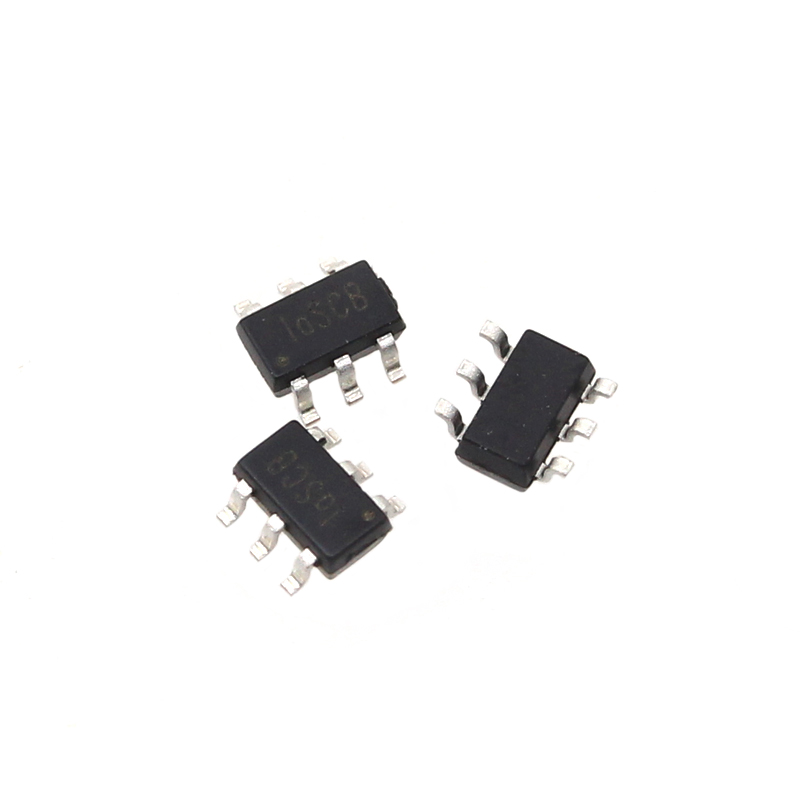

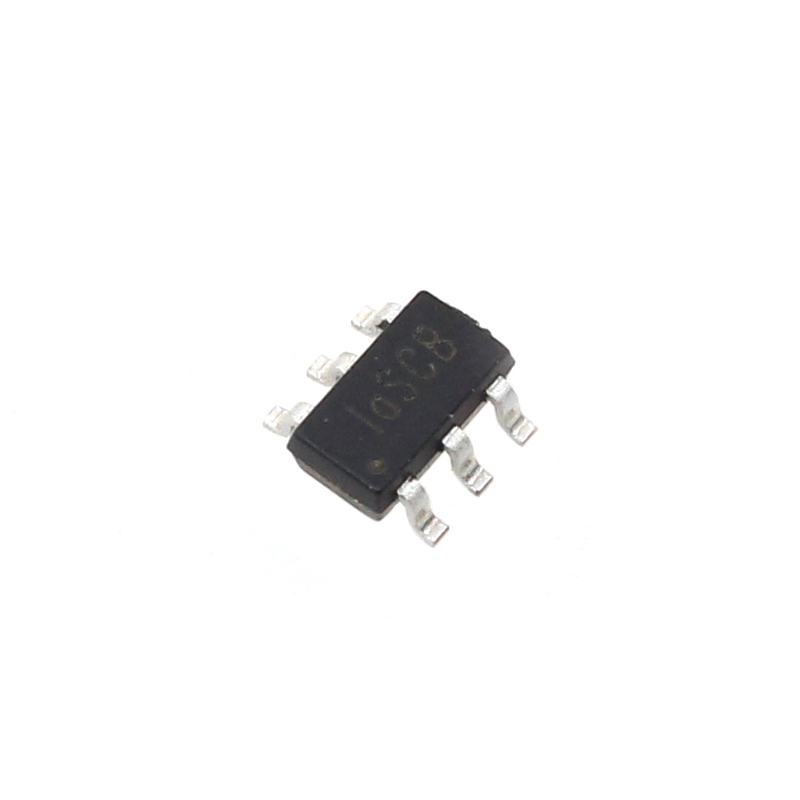

SOT23-6 绿色封装
轻触按键实现功能选择
产品应用
移动手电筒
LED 头灯
LED 驱动

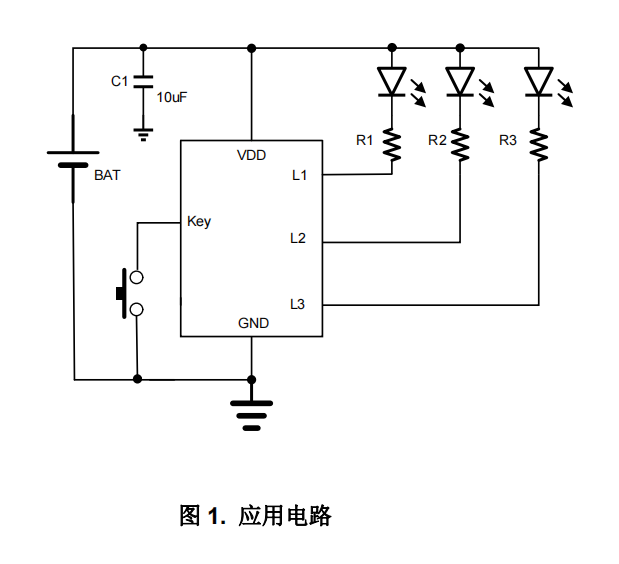

应用电路图原理

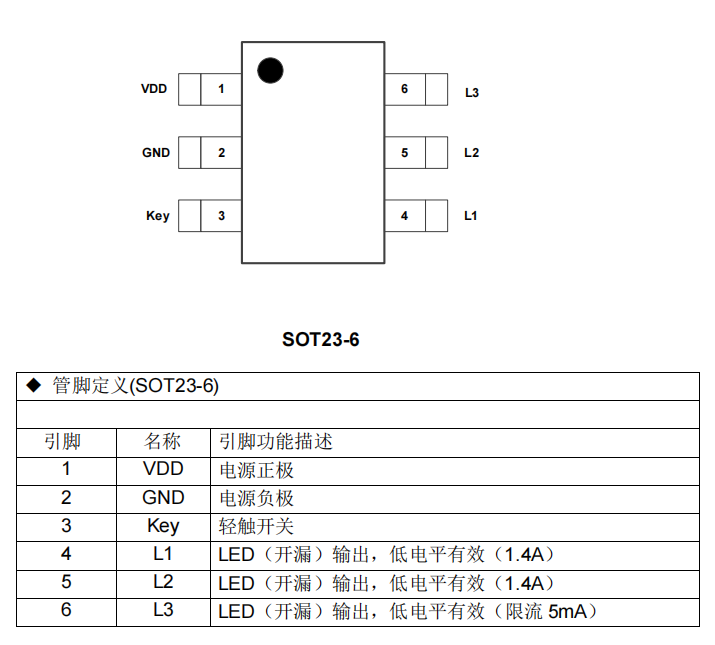

引脚定义及功能详解
